… безопасный и удобный в использовании
- Все операции проходят при закрытых дверях

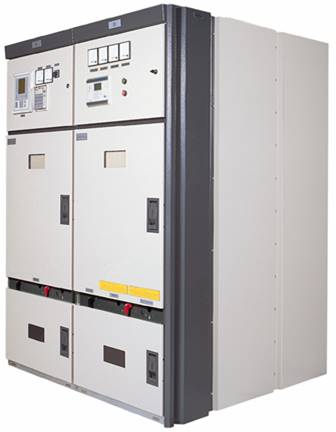

… отдельно стоящий и прочный

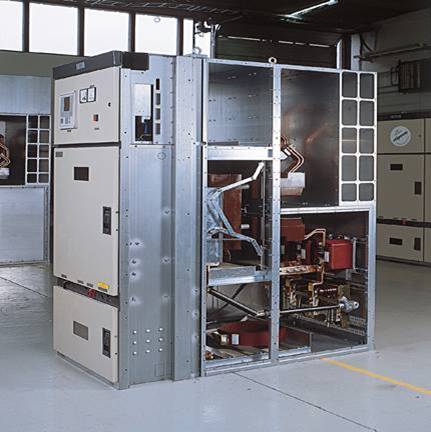

- Несущие панели больших размеров с точной профилировкой
- Прочная конструкция допускает транспортировку и перевозку на большие расстояния
… надежно, с долгим сроком работы

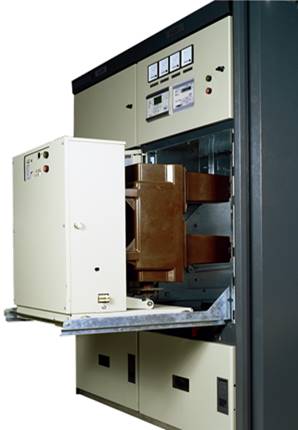

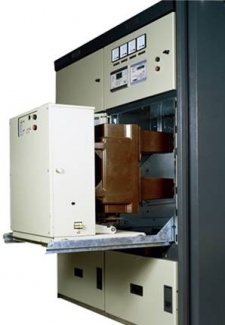

- Использование вакуумных выключателей гарантирует долгий срок эксплуатации без дополнительного обслуживания.
- Опорные изоляторы и проходные втулки из наполненного кварцем полиуретана представляют новую надежную технологию изоляции в области среднего напряжения.
… практично в использовании
- Стандартное оснащение универсально и осуществляется с помощью компонентов известных производителей.

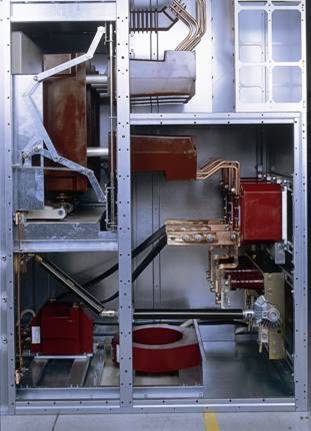

Конструкция ячейки, изоляторы и втулки спроектированы так, что устройство подходит для различных сфер применения.
Технические данные
|
Электрические |
|||
|
Номинал. напряжение |
12 kV |
17,5 kV |
24 kV
|
|
Номинал. частота |
50/60 Hz |
||
|
Номинал. уровень изоляции |
50 kV |
28 kV |
38 kV |
|
Номинал.уровень изоляции (импульсное напряжение) |
75 kV |
95 kV |
125 kV |
|
Номинальный ток |
630…4000A |
630…4000A |
630…1600A |
|
Ток короткого замыкания |
|
|
|
|
Ток термической стойкости Ik/tk 3s |
40 kA |
40 kA |
25 kA |
|
Пиковое значение сквозного тока Ip |
100 kA |
100 kA |
63 kA |
|
Ток электродинамической стойкости |
|
|
Сборные шины |
40 kA, 1 s |
|
Ячейка выключателя |
31,5 kA, 1 s 40 kA, 0,2 s |
|
Кабельная ячейка |
25 kA, 1 s 40 kA, 0,2 s |
|
Механические |
|
|
Уровень защиты |
IP 30 (IP 31 опционально) |
|
Корпус |
• оцинкован горячим способом, сталь повторного проката Zn 275g/m3, соответствует толщине покрытия в 20 mm • толщина листов 2-2,5 мм, двойная металлическая конструкция 2x1,5 мм |
|
Покрытие |
• Двери и стены покрыты с внешней стороны электростатическим порошком, толщина покрытия 60 mm • краска: эпоксидная полиэфирная порошковая краска • Код цвета: RAL 7032, Munsell 10 GY7/1 (кремневый серый) |
|
Условия эксплуатации |
|
|
Температура окружающей среды |
-5…+40oC |
Размеры, мм
Высота 2200
Ширина 800 и 1000
Глубина 1600
